晶振阻抗不匹配所引起的信號完整性問題

來源：http://www.lbfp.com.cn 作者：億金電子 2019年11月19

使用晶振需要匹配多項參數,如果有任何一項不正確都會導致整個的產品使用出現問題最終停止運行.比如當石英貼片晶振的輸出阻抗和負載電阻與傳輸線特性阻抗完全匹配時,信號將正確應用.
重要的是在測量信號時要小心并使用適當?shù)臏y量技術,以免在走線上引入寄生阻抗.確保使用高帶寬探頭盡可能在運行結束時測量蝕刻量.還要確保示波器的接地距離盡可能短.這通常通過使用非常短的接地夾來完成晶振信號測量.重要的是,在測量時,探針不要在蝕刻上增加阻抗.如果使用長接地線,這很容易發生.

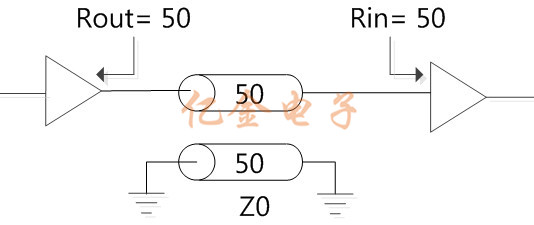

當石英晶振阻抗不匹配時,這可能會導致信號的上升和下降沿出現過沖,下沖和振鈴,或者看起來像是在上升和下降沿上的臺階.假設這不是由于探針測量技術引起的,通常可以通過從輸入和/或輸出端接調整串聯端接電阻來改善波形信號.隨附的是50歐姆傳輸線的一般圖像.

億金電子是專業生產銷售石英晶體,貼片晶振,有源晶振的知名供應商,客戶群體遍布世界各地,應用領域包括數碼,家電,安防,通訊,汽車等.多年來億金電子晶振廠家除了為顧客提供優異的產品,并且免費提供各類晶振技術資料收藏下載等服務.
億金電子還代理TXC晶振,大河晶振,精工愛普生晶振,KDS晶振,泰藝晶振,鴻星晶振,CTS晶振,Abracon晶振,FOX晶振,IDT差分晶振,NDK晶振,亞陶晶振,京瓷貼片晶振等知名品牌,包裝全新原裝,質量穩定,交期迅速,咨詢熱線0755-27876565.
