Statek低頻晶體振蕩器設計的比較講解
來源：http://www.lbfp.com.cn 作者：億金電子 2019年02月28
振蕩器類型
晶體控制振蕩器可以分為兩個基本組：積極的電抗或負電抗.該正電抗模式通常是稱為“并聯諧振”或“反諧振”振蕩器.負電抗模式是通常稱為串聯振蕩器.Statek晶振的設計和調整具體的操作方式（表1）.

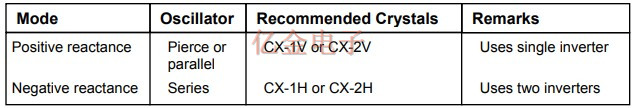

表1.基本振蕩器電路的推薦狀態晶體
皮爾斯振蕩器
pierce振蕩器（圖1）利用了一個單個逆變器,具有兩個相移電容器和石英晶體提供180ºC反饋回路中的相移.該晶體表現得像電子一樣,是一個電感器的頻率振蕩,在30ppm到300ppm之上晶體的串聯諧振頻率.如果晶體從電路中移除了振蕩器通常會停止振蕩.相比于一系列石英晶體振蕩器, pierce振蕩器通常開始變慢減少電流.小型便攜式設備（電池供電）,包括手持數據輸入終端,利用刺穿振蕩器.
Series振蕩器
通常是一個串聯石英晶體振蕩器（圖2）由兩個級聯的逆變器組成,第二個之間連接的晶體變頻器輸出和第一個逆變器輸入.晶體表現得像電一樣,這是一個電容器.振蕩器會通常以更高的頻率自由運行水晶被移除.相比于刺穿振蕩器,它開始更快（通常100毫秒）并且更高當前.
皮爾斯振蕩器或Series振蕩器?
石英晶振或晶體振蕩器類型的選擇主要取決于產品對于晶振性能要求.表2總結了穿孔和穿孔的性能特征系列振蕩器.CX-1V水晶有比CX-1H更高的Q值因為它密封在真空包裝中.該CX-1H晶體約為3至5時間更高的運動阻力（Q值更低）因為它是密封的氣壓.

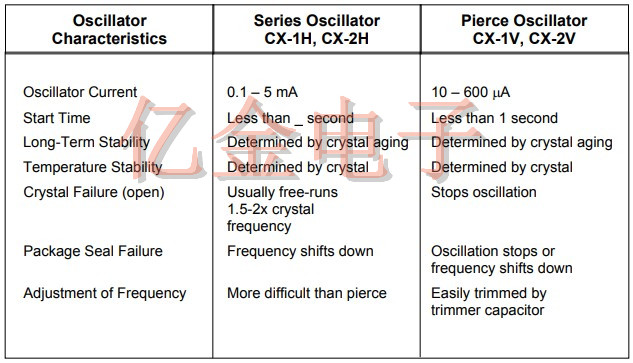

表2.皮爾斯和串聯振蕩器的特性
