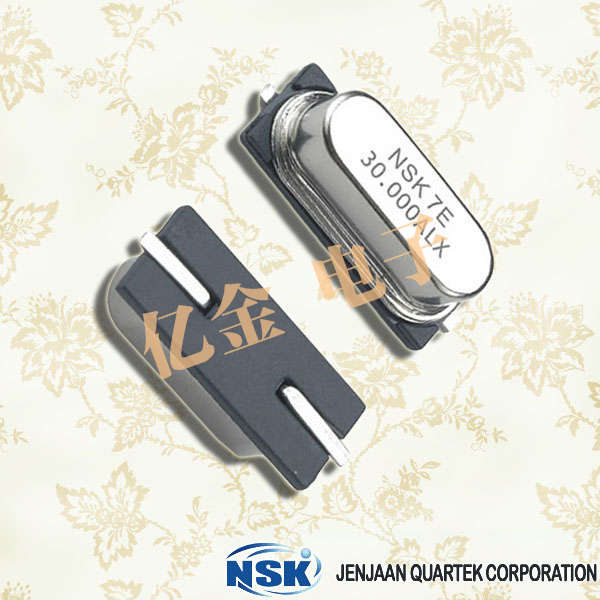

臺灣津綻晶振,NXE-AHF晶振,HC-49SMD晶振基座由彈簧片、底板、玻璃珠和引線構成；按底板分：不同高度的產品,底板厚度尺寸不一樣；按玻璃珠分：有綠色和棕色；按引線分：引線表面鍍層錫分為有鉛，無鉛及錫銀銅無鉛等，不同鍍層焊接溫度不同；引線長度標準長13.2mm，也可根據客戶需要確定引線長度；按形狀分：有圓的用于49S，有扁的用于49S/SMD產品。
        臺灣津綻NSK晶體科技是專業的石英晶振,有源晶振,壓控振蕩器,陶瓷晶振,聲表面諧振器,貼片晶振制作商,公司創于臺灣1996年成立,創建品牌為【NSK】1997年在香港成立分公司,1998年在深圳成立分部,2001年到廣東省東莞市投資建廠,主要生產石英晶體諧振器,無源晶振,與石英晶體振蕩器,有源晶振,東冠生產線主要生產小尺寸SMD晶體系列。
        NSK已獲得ISO 9001 / ISO 14001的質量和環保認證,產品并通過及符合RoHS規范的要求,且確實配合客戶實現無毒產品的要求,以創造及維護美好環境為己任.
        津綻公司是世界領先的頻率控制組件制造商：石英晶體、晶體振蕩器、壓控晶體振蕩器的主要和關鍵的電子產品的一部分.津綻為客戶提供高質量的晶體組件在電子產品的廣泛使用,例如,無線、電信、網絡、計算機及外圍設備、GSM等通信設備.津綻一直支持臺灣與國際客戶提供質量晶體超過10年.

Model	NXE-AHF晶振
Frequency Range	3.579545 ~ 100.000 MHz
Frequency Tolerance at 25°C±2°C	±10 ~ ±50 ppm (TYP.)
Frequency Stability Over Operating Temp Range	±10 ~ ±50 ppm (TYP.)
Operating Temp Range	-10°C~ +60°C,-20°C~ +70°C or customer
Storage Temp Range	-40°C ~ +85°C
Aging Rate	±3ppm/year
Test Circuit	S&A 250B
Load Capacitance	6 pF ~ 32 pF, series or special
Drive Level	1uW ~ 100uW or special

        1、選擇質量好的晶振、選擇損耗小的晶振電容。
        2、X TAL1和XTAL2口不要接入5V電壓，在接入CMOS時鐘輸入時，要注意。
        3、晶體振蕩器電路部分對在PCB的板上布局非常敏感，應將晶體盡可能地靠近器件XTAL引腳，并在晶體引腳接上微調（10PF~33PF）電容。布線應盡可能地短并用地線屏蔽，防止其它引線引入噪聲或干擾。
        晶振的的焊接：
        1、碰到有將32768HZ晶振的外殼焊在板上來實現信號屏蔽防干擾。這樣的結果會導致因焊接時間太長將晶振內部的焊點融化，內部結構晶片傾斜碰殼而短路。最好的方法是PCB板上設有兩個針孔使用銅線捆綁晶振。或者使用橡膠粘結劑進行。
        2、晶振彎腳時隨意彎曲。最佳的彎曲是用手指捏住圓柱晶體的外殼;用鑷子夾住離晶體基座底部3mm以上的引線處，用鑷子夾住彎曲引線成90°，不要用力拉引線。用力拉引線可能造成引線根部的玻璃子破裂，而產生漏氣導致電氣性能損壞。如果漏氣了晶振也就基本上是不能用了。
臺灣津綻晶振,NXE-AHF晶振,HC-49SMD晶振
