美國瑞康晶振,IT3200C晶振,3225溫補晶振

.jpg)
美國瑞康晶振,IT3200C晶振,3225溫補晶振作用:
一個溫補晶振,可以通過測量溫度,然后自動調整外部的匹配電容矩陣(改變接入的電容值)從而使頻率變得更準確和穩定。
用溫度補償的方法減少頻率失真,因為振蕩器工作時由于電阻的作用(晶體管或者集成電路都有內阻)就會 有溫升,溫度升高對半導體影響很大,會使半導體的工作點發生飄移從而導致振蕩頻率的變化,這些變化對使用者來說影響很大
用溫度補償的方法減少頻率失真,因為振蕩器工作時由于電阻的作用(晶體管或者集成電路都有內阻)就會 有溫升,溫度升高對半導體影響很大,會使半導體的工作點發生飄移從而導致振蕩頻率的變化,這些變化對使用者來說影響很大
如無線電通訊、本地時鐘(單 片機或者電腦)要求頻率高度穩定,所以開發商生產出具有溫度補償性能的有源振蕩器,這些具有溫度補償的晶體振蕩器頻率變化非常低,可以長期穩定工作提供高穩定性頻率基準。
美國瑞康晶振,IT3200C晶振,3225溫補晶振工作原理
溫補振蕩器(TCXO)是通過附加的溫度補償電路使由周圍溫度變化產生的振蕩頻率變化量削減的一種石英晶體振蕩器。TCXO 中,對石英晶體振子頻率溫度漂移的補償方法主要有直接補償和間接補償兩種類型:直接補償型直接補償型 TCXO是由熱敏電阻和阻容元件組成的溫度補償電路,在振蕩器中與石英水晶振子串聯而成的。在溫度變化時,熱敏電阻的阻值和晶體等效串聯電容容值相應變化,從而抵消或削減振蕩頻率的溫度漂移。
RAKON瑞康晶振所生產的普通石英晶體振蕩器:高可靠性的XO系列在惡劣的環境中對沖擊和振動有抵抗性,規格說明使它成為空間和防御應用的一個很好的解決方案.Rakon已經在廣泛的專業技能標準性能、高性能和高可靠性的晶體振蕩器(裝置).裝置功能的高性能范圍低抖動、相位噪聲低,和可選的輸出頻率的選擇;這些特性使它們適合全球定位和電信市場的應用程序.
RAKON瑞康晶振的VCXO石英晶體振蕩器Rakon已經在廣泛的專業技能標準性能、高性能和高可靠性的壓控晶體振蕩器(VCXO)和電壓控制時鐘振蕩器(VCXO).VCXO特性的高性能范圍低抖動、相位噪聲低、可選擇的輸出頻率,使其適合應用在全球定位和電信市場.產品的高可靠性VCXO范圍耐沖擊和振動在嚴酷的環境下.規范配置文件使它們成為空間應用程序的一個很好的解決方案.

RAKON瑞康晶振的VCXO石英晶體振蕩器Rakon已經在廣泛的專業技能標準性能、高性能和高可靠性的壓控晶體振蕩器(VCXO)和電壓控制時鐘振蕩器(VCXO).VCXO特性的高性能范圍低抖動、相位噪聲低、可選擇的輸出頻率,使其適合應用在全球定位和電信市場.產品的高可靠性VCXO范圍耐沖擊和振動在嚴酷的環境下.規范配置文件使它們成為空間應用程序的一個很好的解決方案.

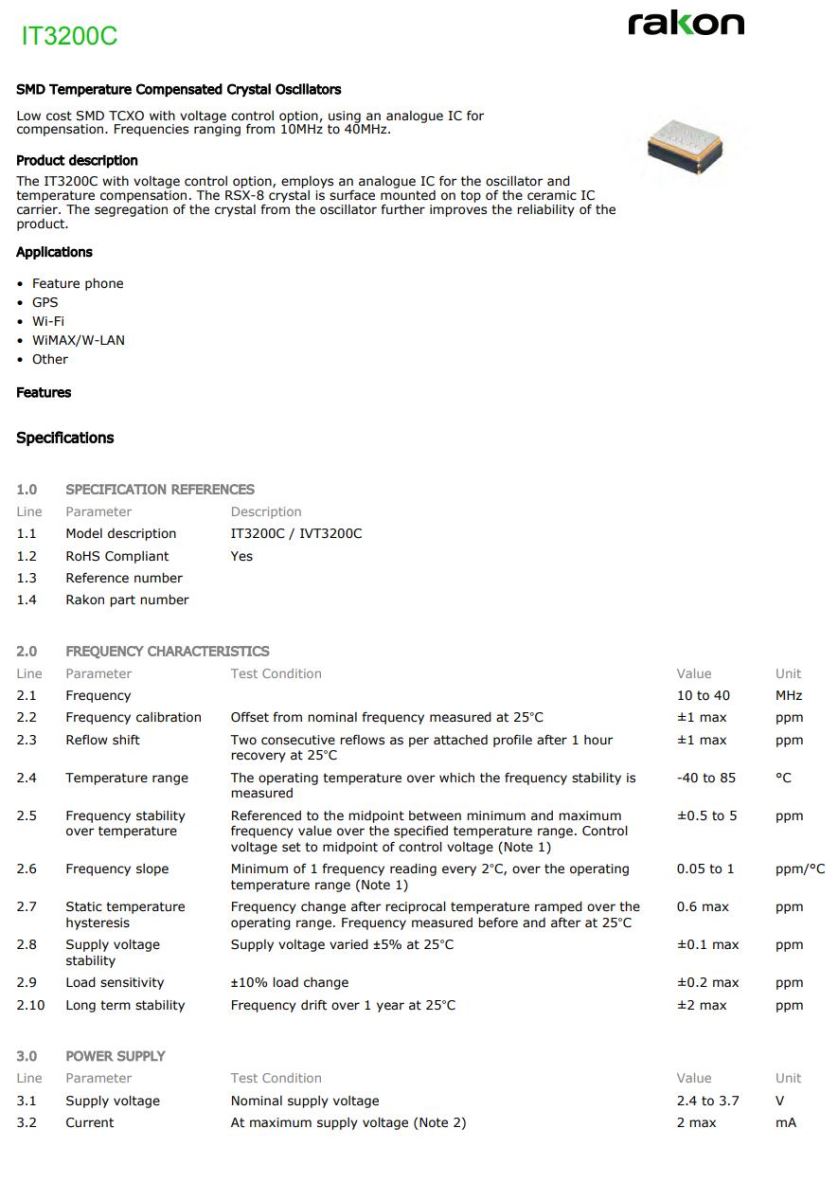

型號 | IT3200C (TCXO) | |
輸出頻率范圍 | 10~40MHz | |
標準頻率 | 16.3676MHz/16.367667MHz/16.368MHz/16.369MHz/16.8MHz/26MHz/33.6MHz | |
電源電壓范圍 | +1.8~+3.3V | |
電源電壓(Vcc) | +1.8V/+2.6V/+2.8V/+3.0V/+3.3V | |
輸出負載 | 10kΩ//10pF | |
頻率穩定度 | 常溫偏差 | ±0.05~1×10-6 max.(After 2 reflows) |
溫度特性 | ±0.05~1×10-6,±2.5×10-6 ppm | |
電源電壓特性 | ±0.1×10-6 max.(VCC ±5%) | |
負載變化特性 | ±0.2×10-6 max.(10kΩ//10pF±10%) | |
長期變化 | ±2.0×10-6 max./year | |
頻率控制 | 控制靈敏度 | - |
頻率控制極性 | - | |
工作溫度 | -40 to 85 °C |



每個溫補晶振產品在做完整之前都需要經過很多工序的檢測,電路板設有晶振的電子產品在檢漏工序中,就是在酒精加壓的環境下,容易產生碰殼現象,即振動時芯片跟外殼容易相碰,從而晶體容易發生時振時不振或停振。
美國瑞康晶振,IT3200C晶振,3225溫補晶振正確的處理方法如下:
1、嚴格按照技術要求的規定,對石英晶體組件進行檢漏試驗以檢查其密封性,及時處理不良品并分析原因;
2、壓封工序是將調好的諧振件在氮氣保護中與外殼封裝起來,以穩定石英晶體諧振器的電氣性能。在此工序應保持送料倉、壓封倉和出料倉干凈,壓封倉要連續沖氮氣,并在壓封過程中注意焊頭磨損情況及模具位置,電壓、氣壓和氮氣流量是否正常,否則及時處理。其質量標準為:無傷痕、毛刺、頂坑、彎腿,壓印對稱不可歪斜。
3、由于石英晶振是被動組件,它是由IC提供適當的激勵功率而正常工作的,因此,當激勵功率過低時,晶體不易起振,過高時,便形成過激勵,使石英芯片破損,引起停振。所以,應提供適當的激勵功率。另外,有功負載會消耗一定的功率,從而降低晶體Q值,從而使晶體的穩定性下降,容易受周邊有源組件影響,處于不穩定狀態,出現時振時不振現象,所以,外加有功負載時,應匹配一個比較合適有功負載。
4、控制好剪腳和焊錫工序,并保證基座絕緣性能和引腳質量,引腳鍍層光亮均勻無麻面,無變形、裂痕、變色、劃傷、污跡及鍍層剝落。為了更好地防止單漏,可以在晶體下加一個絕緣墊片。
5、當晶體產生頻率漂移而且超出頻差范圍時,應檢查是否匹配了合適的負載電容,可以通過調節晶體的負載電容來解決。
自從歐盟頒布各項綠色環保指令(如RoHS)后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.瑞康晶振為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求的晶振,石英晶振, 有源晶振,壓控振蕩器.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.
瑞康石英晶振深入貫徹落實科學發展觀,牢固樹立安全發展理念,強化責任,狠抓落實,加強防范,堅決遏制重特大事故發生.
要毫不松懈地抓好安全環保工作,堅持把“環保優先、安全第一、質量至上、以人為本”的理念落實到生產建設全過程.
帶動各項安全環保工作規范化、程序化、科學化管理,加快實現安全環保形勢持續好轉、根本好轉的工作思路.
瑞康晶振進一步解放思想,學習先進,總結實踐,針對新形勢、新情況,抓好理念創新,促進安全環保工作更加科學、更加有效.
堅持運用,不斷完善,持續改進,更要針對新情況、新問題,不斷學習先進,總結經驗,結合實際,及時改進舊方法,勇于擯棄落后方法.
