MAX1470超外差接收機選型Oscillator是個大問題,應注意哪些方面
來源：http://www.lbfp.com.cn 作者：億金電子 2020年09月05
MAX1470超外差接收機選型Oscillator是個大問題,應注意哪些方面
近日在各電子網上刷到一則對于MAX1470超外差接收機中所使用石英晶體振蕩器選型問題的討論;其中也有很多人給出了答復,不過就是雜亂一些,其中也有很多回答是非常棒的,只是不方便查看;億金電子也為諸位整理出了一套對應的選型方案以及注意事項,希望能夠有所幫助.
不同的制造商提供各種形狀與大小的石英晶體,其性能指標也各不一樣.這些指標包括諧振頻率,諧振模式,負載電容,串聯阻抗,管殼電容以及驅動電平.本篇應用筆記幫助讀者理解這些指標參數,并允許用戶根據應用選擇合適的晶體以及在MAX1470超外差接收機電路應用中獲得最佳效果.

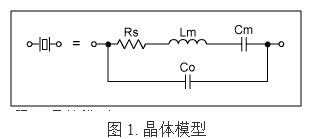

晶體的等效電路見下圖.圖中包括了動態元件:電阻Rs,電感Lm,電容Cm和并聯電容Co.這些動態元件決定了晶體的串聯諧振頻率和諧振器的Q值.并聯電容Co是晶體電極,管殼和引腿作用的結果.
那么對于在這種設備上的石英晶振選型,我們主要考慮的有四個方面,一是諧振頻率,二是諧振模式,三是負載電容,第四條就是驅動電平.
晶體頻率可以根據接收頻率指定.由于MAX1470使用低端注入的10.7MHz中頻,晶體頻率可由下式給出(單位為MHz):
對于315MHz應用,晶振的頻率可為4.7547MHz,而在433.92MHz應用時需要6.6128MHz晶體.僅基頻模式的晶體需要指定(無需泛音).
晶體具有兩種諧振模式:串聯(兩個頻率中的低頻率)和并聯(反諧振,兩個頻率中的高頻率).所有在振蕩電路中呈現純阻性時的晶體都表現出兩種諧振模式.在串聯諧振模式中,動態電容的容抗Cm,感抗Lm相等且極性相反,阻抗最小.在反諧振點.阻抗卻是最大的,電流是最小的.在振蕩器應用中不使用反諧振點.
在使用并聯諧振模式時負載電容是晶體一個重要的指標.在該模式當中,晶體的總電抗呈現感性,與振蕩器的負載電容并聯,形成了LC諧振回路,決定了振蕩器的頻率.當負載電容值改變后,輸出頻率也隨之改變.因而,晶體的生產商必須知道振蕩器電路中的負載電容,這樣可以在工廠中使用同樣的負載電容來校準.
最后就是驅動電平了,必須限制晶體的功耗,在過分機械振動的條件下石英晶體會停振.由于非線性,晶體特性也會隨驅動電平變化.晶體制造商會根據特殊生產線指定最大的驅動電平.使用驅動電平在1µW范圍內的晶體.
是的,這四個方面都對設備的性能有一定的影響,當然這也不僅僅是這些方面,比如在精度方面,也會考慮的,只是有源晶振的精度普遍比較高,穩定性也比較好,所以在問大多數情況下,廠家都是選用普通有源晶振,但是如果要求較高的話也會使用溫補晶振,壓控晶振等產品,具體以客戶需求為主.
近日在各電子網上刷到一則對于MAX1470超外差接收機中所使用石英晶體振蕩器選型問題的討論;其中也有很多人給出了答復,不過就是雜亂一些,其中也有很多回答是非常棒的,只是不方便查看;億金電子也為諸位整理出了一套對應的選型方案以及注意事項,希望能夠有所幫助.
不同的制造商提供各種形狀與大小的石英晶體,其性能指標也各不一樣.這些指標包括諧振頻率,諧振模式,負載電容,串聯阻抗,管殼電容以及驅動電平.本篇應用筆記幫助讀者理解這些指標參數,并允許用戶根據應用選擇合適的晶體以及在MAX1470超外差接收機電路應用中獲得最佳效果.
晶體的等效電路見下圖.圖中包括了動態元件:電阻Rs,電感Lm,電容Cm和并聯電容Co.這些動態元件決定了晶體的串聯諧振頻率和諧振器的Q值.并聯電容Co是晶體電極,管殼和引腿作用的結果.
晶體頻率可以根據接收頻率指定.由于MAX1470使用低端注入的10.7MHz中頻,晶體頻率可由下式給出(單位為MHz):
晶體具有兩種諧振模式:串聯(兩個頻率中的低頻率)和并聯(反諧振,兩個頻率中的高頻率).所有在振蕩電路中呈現純阻性時的晶體都表現出兩種諧振模式.在串聯諧振模式中,動態電容的容抗Cm,感抗Lm相等且極性相反,阻抗最小.在反諧振點.阻抗卻是最大的,電流是最小的.在振蕩器應用中不使用反諧振點.
在使用并聯諧振模式時負載電容是晶體一個重要的指標.在該模式當中,晶體的總電抗呈現感性,與振蕩器的負載電容并聯,形成了LC諧振回路,決定了振蕩器的頻率.當負載電容值改變后,輸出頻率也隨之改變.因而,晶體的生產商必須知道振蕩器電路中的負載電容,這樣可以在工廠中使用同樣的負載電容來校準.
最后就是驅動電平了,必須限制晶體的功耗,在過分機械振動的條件下石英晶體會停振.由于非線性,晶體特性也會隨驅動電平變化.晶體制造商會根據特殊生產線指定最大的驅動電平.使用驅動電平在1µW范圍內的晶體.
是的,這四個方面都對設備的性能有一定的影響,當然這也不僅僅是這些方面,比如在精度方面,也會考慮的,只是有源晶振的精度普遍比較高,穩定性也比較好,所以在問大多數情況下,廠家都是選用普通有源晶振,但是如果要求較高的話也會使用溫補晶振,壓控晶振等產品,具體以客戶需求為主.
